Cuộc đua triển khaiCáp quang-tới--Trang chủ (FTTH)đang tăng cường.

ODN truyền thốngcác mạng thường gặp khó khăn với chi phí triển khai FTTH cao, việc sử dụng cáp quang không hiệu quả và quá trình cài đặt phức tạp, tốn nhiều công sức.

Unigreat cách mạng hóa quá trình này bằng mộtGiải pháp Mạng phân phối quang (ODN) được kết nối sẵn-tích hợpsợi-được kết thúc trước và bộ chia không cân bằng, cho phép triển khai nhanh hơn, giảm chi phí và đơn giản hóa hoạt động.

Blog này giới thiệu giải pháp FTTH ODN được kết nối trước-hoàn toàntương thích với Huawei FastConnect ODN.

Tại sao nên sử dụng Mạng phân phối quang được kết nối trước (ODN)?

Triển khai mạng phân phối quang đa sợi quang truyền thống

Triển khai mạng phân phối quang được kết nối trước-

Dữ liệu trong hình trên dựa trên số đo thời gian từ các dự án thực tế do Unigreat thực hiện.

Việc triển khai ODN truyền thống của OSP dài 150 mét mất5 công nhân, mỗi công nhân 75 phút(tổng cộng 375 phút). Với ODN được kết nối sẵn-, chỉ cần3 công nhân cần 60 phútmỗi cái, cắt giảm tổng thời gian triển khai bằng52% đến 180 phút.

Các sản phẩm bắt buộc: Giải pháp FTTH ODN được kết nối sẵn-

Giải pháp kết nối trước{0}}toàn diện của Unigreat biến công việc hiện trường phụ thuộc vào kỹ năng, truyền thống-(như nối nhiệt hạch) thành các thao tác cắm-và-cắm đơn giản thông quanhà máy-đóng cửa trướcVàchuẩn hóa giao diện. Điều này giúp tăng đáng kể hiệu quả triển khai, giảm độ phức tạp của quá trình cài đặt và yêu cầu về kỹ năng, đồng thời đảm bảo kết nối có chất lượng cao,-nhất quán.

Hộp trung tâm (Hộp phân phối tổng hợp trung tâm)

Mạng này đóng vai trò là điểm phân phối trung tâm của mạng cáp quang-, thường được lắp đặt trong phòng thiết bị hoặc tủ đường phố. Nó nhận cáp trung chuyển chính từ nhà cung cấp dịch vụ và phân phối tín hiệu quang đến các hướng nhánh khác nhau thông qua các bộ chia quang bên trong.

Cáp phân phối được kết nối sẵn-

Đây là một-cáp được kết thúc trước chạy từ Hub Box đến các khu vực gần-người dùng cuối (ví dụ: hành lang tòa nhà hoặc cột điện). Với các đầu nối-được cài đặt sẵn tại nhà máy ở cả hai đầu, nó cho phép triển khai cắm-và-trực tiếp tại hiện trường, loại bỏ nhu cầu ghép nối tổng hợp tại chỗ.

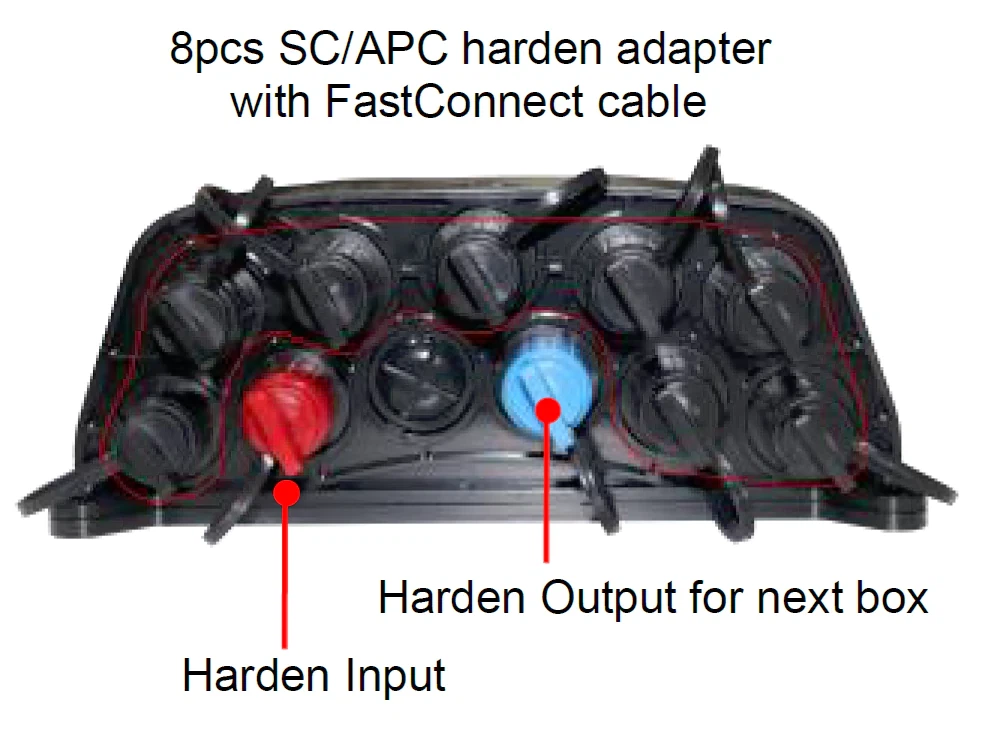

SUB FAT (Thiết bị đầu cuối truy cập cáp quang thứ cấp)

Được lắp đặt tại các điểm truy cập của người dùng (ví dụ: lối vào tòa nhà hoặc lề đường), hộp này đóng vai trò là điểm cuối cho cáp phân phối và là điểm bắt đầu cho cáp thả của khách hàng. Nó có thể chứa các bộ tách quang để phân chia tín hiệu từ một sợi trục cho nhiều người dùng cuối.

End FAT (Thiết bị đầu cuối truy cập cáp quang)

Có chức năng tương tự như SUB FAT, đây là điểm truy cập đầu cuối nằm gần-người dùng cuối hơn. Nó thường đại diện cho điểm truy cập cuối cùng trong mạng phân phối cáp quang, kết nối trực tiếp các thuê bao riêng lẻ.

Cáp thả được kết nối sẵn-

Đây là đoạn cáp cuối cùng kết nối từ SUB FAT hoặc End FAT vào cơ sở của khách hàng. Cũng được-xác định trước tại nhà máy, nó cho phép kết nối khách hàng nhanh chóng, đáng tin cậy và "cắm{2}}và-chạy".

Giải pháp ODN được kết nối sẵn-của Unigreat cho mạng FTTH

Giải pháp không cân bằng điển hình cho vùng phủ sóng-mật độ trung bình – 8 cổng/FAT

Tương thích với Huawei FastConnect ODN

Giải pháp này được xây dựng dựa trên một-sợi đơn được sắp xếp hợp lý "chuỗi không cân bằng" kiến ​​trúc - được định cấu hình trước,cắm-và-chơiđơn vị được thiết kế để triển khai hiệu quả.

Một-giải pháp sợi đơn, trong đó mỗi chuỗi không cân bằng bao gồm baSUB FAT và một END FAT,

Cấu hình thông minh nàyhỗ trợ tối đa 32 người đăng kýmỗi chuỗi, cung cấpmột khối xây dựng có thể mở rộng và đáng tin cậyđể triển khai mạng FTTH nhanh chóng.

Đặc điểm chính:

Lợi ích của Mạng phân phối quang được kết nối sẵn-

Mạng phân phối quang được-kết nối trước thể hiện sự thay đổi mô hình so với các phương pháp truyền thống, mang lại những lợi thế mang tính quyết định về cài đặt, đi cáp, tốc độ triển khai và độ tin cậy-lâu dài.

1. Cài đặt linh hoạt, kết thúc-đến-kết thúc cắm-và-chạy

Loại bỏ sự phụ thuộc vào kỹ thuật viên nối sợi có tay nghề cao. Giải pháp của chúng tôi trao quyền cho nhân viên nói chung thực hiện việc triển khai sau khi đào tạo tối thiểu, giảm đáng kể chi phí lao động và hạn chế về nguồn lực.

2. Cáp quang được đơn giản hóa triệt để

Chuyển từ cách tiếp cận sử dụng nhiều tài nguyên-trong việc triển khai 12 hoặc 24-cáp quang sang mô hình chính xác, theo nhu cầu. Bằng cách chỉ yêu cầu cáp 1 hoặc 2 sợi, chúng tôi đơn giản hóa đáng kể việc quản lý cáp và bảo tồn các nguồn cáp và ống dẫn quan trọng.

3. Triển khai nhanh hơn thông qua cài đặt song song

Thiết kế cáp đóng hộp,-được kết nối sẵn cho phép thực hiện quy trình làm việc song song. Nhiều nhóm có thể cài đặt đồng thời các phần, bỏ qua nút thắt tuần tự của việc nối hiện trường và cắt giảm các mốc thời gian tổng thể của dự án.

4. Độ tin cậy được nâng cao với chế độ bảo hành dài hàng thập kỷ{1}}

Chúng tôi ủng hộ chất lượng cấp nhà máy-cao cấp của các kết nối-đã ngắt trước bằng chế độ bảo hành 10-năm-gấp đôi thời gian bảo hành 5 năm theo tiêu chuẩn ngành. Cam kết này nhấn mạnh độ bền vượt trội và tuổi thọ hoạt động của hệ thống, đảm bảo chi phí trọn đời thấp hơn.

Mạng ODN truyền thống so với Mạng FTTH ODN được kết nối trước-

Xếp tầng FAT trong cáp quang FastConnect, cắm và chạy

Việc triển khai cáp quang truyền thống bao gồm việc tháo cáp ra khỏi vỏ cáp cho mỗi lần kết thúc FAT.

Việc triển khai FTTH ODN được kết nối trước-cho phép cài đặt cắm-và-chạy mà không cần ghép nối hoặc mở lại FAT.

Dễ lắp đặt, dễ vận hành, chi phí nhân công thấp hơn 60%

Thiết kế kín ngăn chặn sự xâm nhập lại và bảo vệ khỏi hư hỏng

Các thành phần được đơn giản hóa và bộ chia PLC không cân bằng cải tiến mang lại kết nối đáng tin cậy hơn
